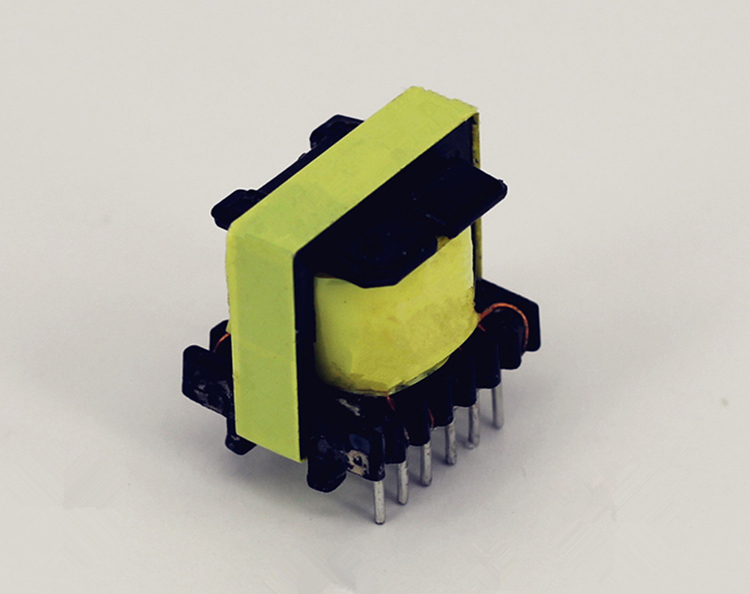

Högfrekventa transformatordesignprincipen

Vid utformning av en högfrekventa transformator måste läckaginduktansen och distribuerad kapacitans av transformatorn minimeras, eftersom högfrekventa transformatorn i växlingsströmförsörjningen överför en högfrekvent puls kvadratvågsignal. Under den övergående överföringsprocessen kommer läckningsinduktansen och distribuerad kapacitans att orsaka överspänningsström och toppspänning, såväl som toppsvängning, vilket resulterar i ökade förluster. Vanligtvis styrs läckaginduktansen hos transformatorn till 1% till 3% av den primära induktansen.

Läckinduktans av den primära spolen ---- läckageinduktansen hos transformatorn orsakas av ofullständig koppling av magnetflöde mellan den primära spolen och den sekundära spolen, mellan lager och mellan svängarna.

Distribuerad kapacitans ---- Den kapacitans som bildas mellan svängarna på transformatorlindningarna, mellan de övre och nedre skikten av samma lindning, mellan olika lindningar, och mellan lindningen och det skärmskiktet kallas distribuerad kapacitans.

Primärlindning-den primära lindningen bör placeras i det innersta skiktet, så att trådens längd som används i varje transformators primärlindning kan vara så kort som möjligt, vilket minimerar den tråd som används i hela lindningen, vilket effektivt reducerar den distribuerade kapacitansen för den primära lindningen själv.

Sekundär lindning: När den primära lindningen är lindad, tillsätt (3 till 5) lager av isoleringspolning innan den sekundära lindningen. Detta kan minska kapacitansen för den distribuerade kondensatorn mellan den primära lindningen och den sekundära lindningen, och också öka isoleringsstyrkan mellan de primära och sekundära lindningarna, och uppfyller kraven på isolering motståndar spänning.

Förspänningslindning ---- Huruvida förspänningslindningen är lindad mellan det primära och sekundära eller på det yttersta skiktet, är relaterat till om justeringen av växlingens strömförsörjning är baserad på sekundärspänningen eller den primära spänningen.

Ningbo Chuangbiao Electronic Technology är en professionell tillverkare som producerar och säljer olika elektroniska transformatorer. Företaget grundades 2010. Företaget har nu bildat en produktlinje som kännetecknades av EI-typtransformatorer och producerar också olika toroidala transformatorer, C-typkrafttransformatorer, medicinska transformatorer, ljudtransformatorer, högspänningstransformatorer, industriella kontrolltransformatorer, anti-elektrisk chock, reaktorer, högfrekventa transformatorer och andra produkter. Företaget har en fullständig organisationsstruktur och kan ge hela processen från planering, upphandling, tillverkning, kvalitetssäkring, logistik, försäljning och kundservice.

Vi väljer material från godkända leverantörer av hög kvalitet i enlighet med ISO9001-standarder. Våra anställda är specialutbildade och använder den mest avancerade tekniken inklusive CNC -maskiner och automatiska inspektionssystem. Varje transformator vi producerar genomgår en omfattande kvalitetskontroll och test innan du lämnar fabriken. För mer information om transformatorer kan du konsultera Ningbo Chuangbiao elektronisk teknik. Företaget ligger under Hangzhou Bay Bridge i Ningbo, Zhejiang, med bekväm transport.
