Den kompletta guiden till transformator: typer, betyg och applikationer

An elektrisk transformator är en statisk elektromagnetisk enhet som överför elektrisk energi mellan kretsar genom elektromagnetisk induktion. Dess klassificering - uttryckt i volt-ampere (VA) eller kilovolt-ampere (kVA) - indikerar den maximala belastningen den kan hantera kontinuerligt utan överhettning. Att förstå hur transformatorer är klassade, vilka typer som finns och vilka som passar din applikation är avgörande för säker och effektiv design av kraftsystem.

Hur betygsätts en transformator?

Transformatorer är klassade i volt-ampere (VA) eller kilovolt-ampere (kVA) , inte watt – eftersom klassificeringen måste ta hänsyn till både resistiva och reaktiva belastningar, oavsett effektfaktor. Värdet återspeglar produkten av transformatorns märkspänning och märkström på antingen primär- eller sekundärsidan.

Nyckelparametrar i en transformatornamnskylt inkluderar:

• kVA-betyg – Total skenbar effektkapacitet (t.ex. 50 kVA, 500 kVA)
• Primära och sekundära spänningar – Ingångs- och utspänningsnivåer (t.ex. 11 000V / 400V)
• Frekvens – Vanligtvis 50 Hz eller 60 Hz
• Impedans (%Z) – Påverkar kortslutningsström; vanliga värden varierar från 4 % till 6 %
• Kylningsklass – ONAN (olja naturlig luft naturlig), ONAF, OFAF, etc. för stora enheter; AN eller AA för torr typ
• Isoleringsklass – Temperaturklassificering som klass B (130°C), klass F (155°C) eller klass H (180°C)

Till exempel, en 100 kVA transformator vid 400V sekundär kan leverera en maximal ström på 144,3 A (100 000 ÷ 400 × √3 för trefas). Att kontinuerligt överskrida detta orsakar isoleringsförsämring och eventuellt fel.

Step-Up vs Step-down transformators

Den mest grundläggande klassificeringen av elektriska transformatorer är efter spänningsomvandlingsriktning.

Step-Up Transformator

En step-up transformator ökar spänningen från primär till sekundär. Sekundärlindningen har fler varv än primärlindningen. Till exempel, a generator som producerar 11 kV kan mata en step-up transformator till en uteffekt på 400 kV för långdistansöverföring – vilket minskar strömförlusterna och därför resistiva förluster (P = I²R) med en faktor på över 1 000. Kraftverk använder universellt step-up transformatorer vid deras slutsteg.

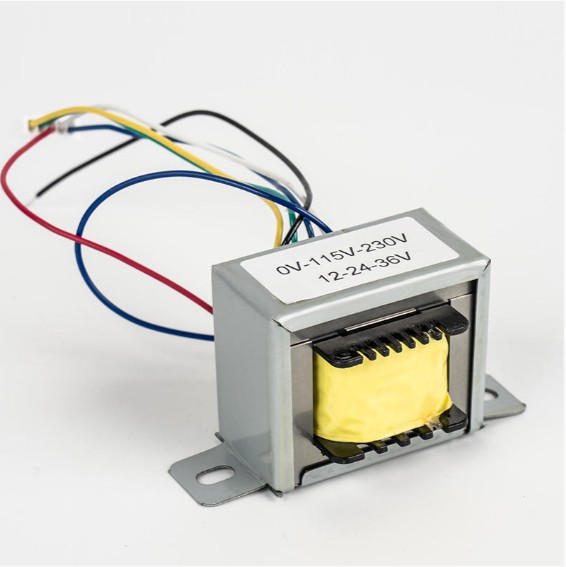

Step-Down Transformer

En nedtrappningstransformator minskar spänningen för säker slutanvändarförbrukning. Distributionsstationer går ner från 33 kV eller 11 kV till 400V/230V för bostäder och kommersiella leveranser. Mindre nedtrappade enheter (t.ex. 240V till 12V) driver lågspänningsbelysning, dörrklockor och VVS-styrsystem.

Båda typerna följer samma varv-förhållandeprincip: V1/V₂ = N1/N₂, där V är spänning och N är antalet lindningsvarv.

Olika typer av transformatorer och deras tillämpningar

Transformatorer är konstruerade i många former, var och en optimerad för specifika prestandakrav, miljöer och effektnivåer. Nedan är de viktigaste typerna.

Krafttransformator

Krafttransformatorer fungerar i transmissionsnät kl spänningar över 33 kV och värderingar vanligtvis från 100 MVA till över 1 000 MVA. De är konstruerade för nästan kontinuerlig fullastdrift och prioriterar låga förluster framför alla andra faktorer. Oljenedsänkt kylning (ONAN/ONAF) är standard. Deras effektivitet överstiger vanligtvis 99 % , vilket gör till och med en 0,1 % förbättring betydande i rutnätsskala.

Ningbo Chuangbiao Electronic Technology Co., Ltd. tillämpar lågfrekvent transformatorteknologi inom kraftsysteminfrastrukturen – vilket säkerställer effektiv energiöverföring och minskar linjeförluster för att garantera stabil drift av nätet.

Distributionstransformator

Distributionstransformatorer sänker spänningen från medelspänning (vanligtvis 11 kV eller 33 kV) till lågspänning (400V/230V) vid leveransstället. De arbetar med varierande belastningar och är klassade från 25 kVA till 2 500 kVA . Varianter av både oljetyp och torrtyp (gjutharts) är vanliga, med torrtyp föredragna inomhus på grund av brandsäkerhet.

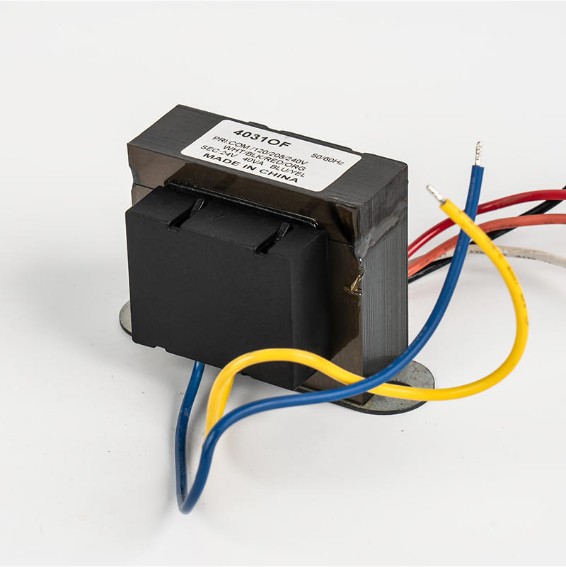

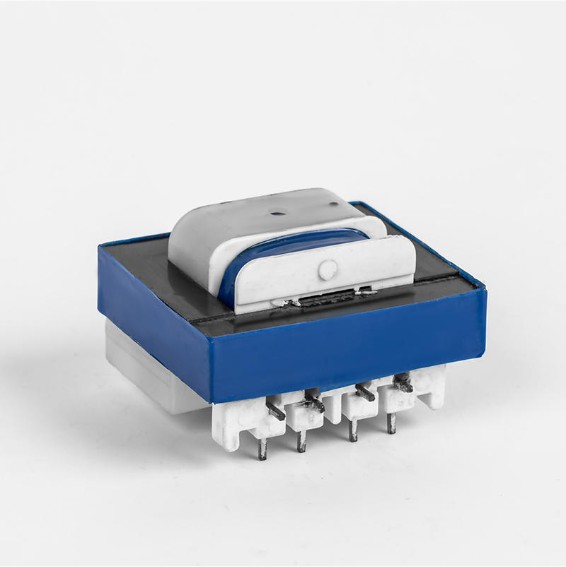

Luftkonditioneringstransformator

En luftkonditioneringstransformator är en specialiserad lågfrekvent transformator som omvandlar inkommande AC-nätspänning till de DC-nivåer som krävs för att driva kompressorer, fläktmotorer och styrkort . I en luftkonditionering med delat system matar styrkortstransformatorer vanligtvis ut 24V AC för termostatkretsar. Större kommersiella HVAC-enheter kan använda transformatorer som är klassade för 40–150 VA för styreffekt.

I luftkonditioneringsapparater av invertertyp fungerar transformatorn som en del av AC-DC-AC-konverteringskedjan. Effektiv transformatorkonstruktion här påverkar direkt enhetens energiklassning (EER/COP). Chuangbiaos lågfrekventa transformatorer tjänar just denna roll i kylutrustning – omvandlar växelström till likström som lämpar sig för att driva kompressorer och fläktmotorer, för att uppnå effektiv kylning eller uppvärmning.

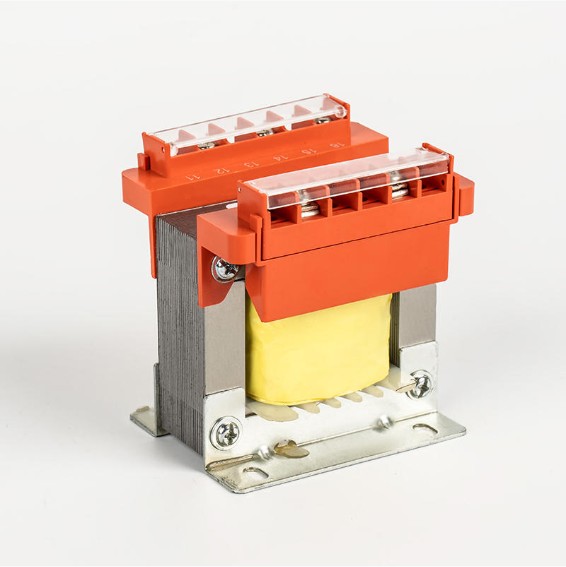

Isoleringstransformator

En isoleringstransformator har en 1:1 varvförhållande —Dess primära syfte är inte spänningsomvandling utan galvanisk isolering mellan kretsar. Detta bryter jordslingor, dämpar common-mode-brus och ger personalsäkerhet i miljöer som sjukhus, laboratorier och datacenter.

Viktiga specifikationer att notera:

• Isoleringsspänning : Typiskt 1 500 V till 4 000 V mellan lindningar
• Läckström : Enheter av medicinsk kvalitet måste hålla läckage under 500 µA (IEC 60601)
• Skärmade lindningar : Faraday-skärmning minskar ytterligare kapacitiv koppling i känslig elektronik

Inom industriell automation skyddar isoleringstransformatorer PLC:er och sensorer från högspänningstransienter på kraftledningen.

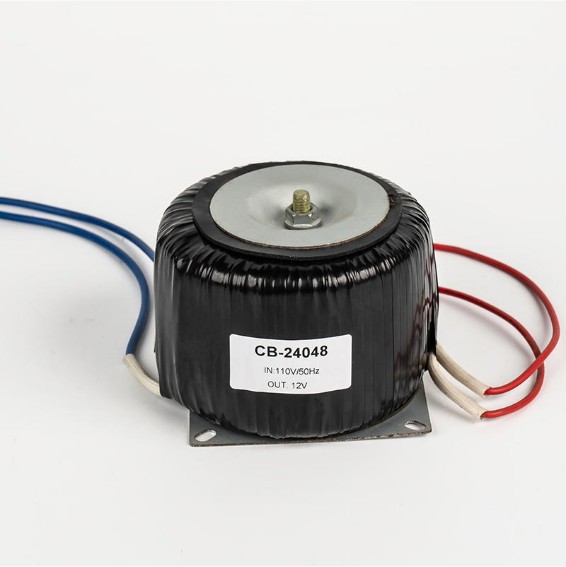

Toroidal transformator

En ringkärltransformator använder en munkformad (toroidformad) magnetisk kärna snarare än en konventionell E-I-laminatstapel. Den kontinuerliga kärnbanan eliminerar luftgap, vilket ger:

• Upp till 95–98 % effektivitet , jämfört med ~85–90 % för jämförbara EI-kärnkonstruktioner
• Låg elektromagnetisk störning (EMI) – strömagnetfält är vanligtvis 8–10 gånger lägre än EI-kärntransformatorer
• Kompakt och lätt – upp till 50 % mindre och lättare än motsvarande EI-designer
• Låga tomgångsförluster och hörbart ljud

Toroidformade transformatorer används ofta i ljudutrustning, medicinska instrument, industriella kontrollpaneler och premium strömförsörjning där utrymme och EMI är kritiska begränsningar. Deras huvudsakliga begränsning är högre kostnad per VA jämfört med konventionella laminatdesigner och känslighet för DC-offset som orsakar kärnmättnad.

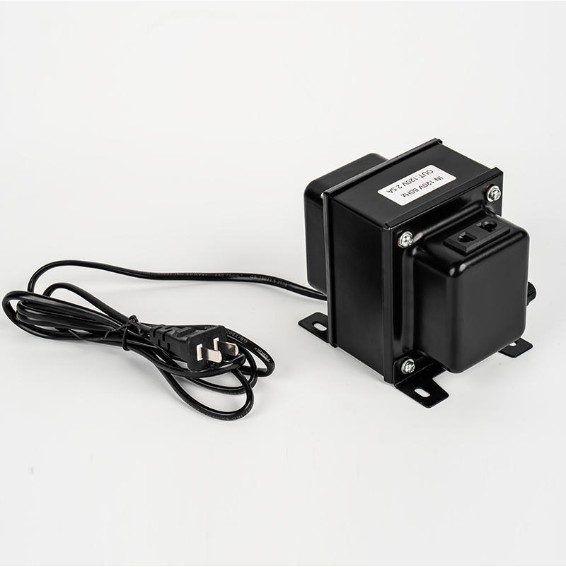

Auto-transformator

En autotransformator använder en enda delad lindning (med en uttagspunkt) snarare än två separata lindningar. Detta gör det mer kompakt och billigare — användbar där blygsam spänningsjustering behövs, såsom 220V till 110V konvertering eller mjukstart av motor. Den ger dock ingen galvanisk isolering, vilket gör den olämplig där säkerhetsisolering krävs.

Instrumenttransformator (CT & PT)

Strömtransformatorer (CT) och potential/spänningstransformatorer (PT/VT) används för mätning och skydd , inte kraftleverans. En CT klassad 1000:5 A minskar strömmen för säker mätning. En PT klassad 11 000:110 V gör att voltmetrar och reläer kan fungera på standardinstrumentnivåer. Nejggrannhetsklasser sträcker sig från 0,1 till 3 för mätning och 5P eller 10P för skydd.

Transformatortyper i ett ögonkast

Lågfrekventa transformatorer i industriella och nya energitillämpningar

Lågfrekventa transformatorer (som arbetar med 50 eller 60 Hz nätfrekvens) förblir ryggraden i industriella kraftsystem på grund av deras robusthet, höga effektivitet och förmåga att hantera stora effektnivåer på ett tillförlitligt sätt. Till skillnad från högfrekvensomkopplingstransformatorer är lågfrekvensdesigner i sig mer hållbara och bättre lämpade för tuffa miljöer.

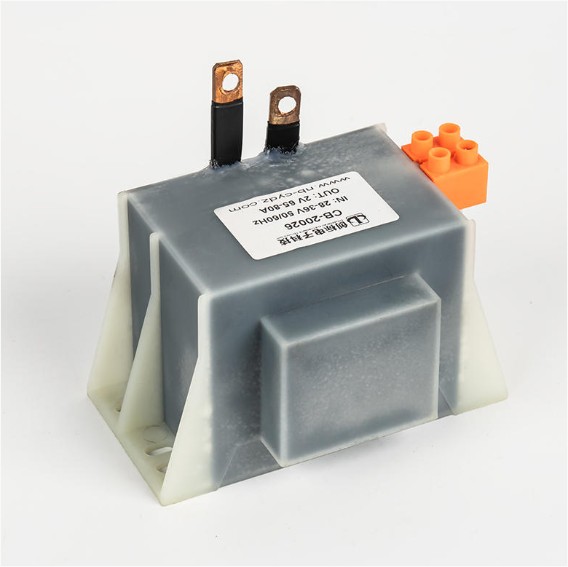

Industriell styrning och automation

I industriella automationssystem fungerar lågfrekventa transformatorer som kärnkomponenter i effektstyrning, förverkligar AC-till-DC-konvertering och driver motorer och ställdon. I elektriska svetsare tillhandahåller de stabil svetsspänning och ström – kritiskt för konsekvent svetskvalitet. Spänningsregulatorer och stabilisatorer är också beroende av lågfrekventa transformatorer för att upprätthålla snäva utgångstoleranser under fluktuerande belastningar.

Fotovoltaiska växelriktare och energilagring

Eftersom förnybar energi skalar globalt har lågfrekventa transformatorer blivit oumbärliga i fotovoltaiska (PV) växelriktare. I en nätkopplat PV-system , transformatorn omvandlar DC från solpaneler till nätkompatibel växelström, vilket ökar spänningen till nätnivåer samtidigt som den tillhandahåller väsentlig galvanisk isolering – ett regulatoriskt krav i många länder. Typiska PV-invertertransformatorer arbetar med verkningsgrader på 97–98,5 %.

I batterienergilagringssystem (BESS) hanterar transformatorer dubbelriktat strömflöde – laddar batteriet från nätet (AC till DC) och laddar ur tillbaka till nätet eller lasterna (DC till AC). Deras tillförlitlighet i denna cykelroll avgör direkt systemets drifttid och effektiviteten tur och retur.

Ningbo Chuangbiao Electronic Technology Co., Ltd. utvecklar lågfrekventa transformatorer som är exakt optimerade för dessa nya energitillämpningar, och kombinerar hög effektivitet med den termiska stabiliteten som krävs för kontinuerlig drift i solcells- och lagringsmiljöer.

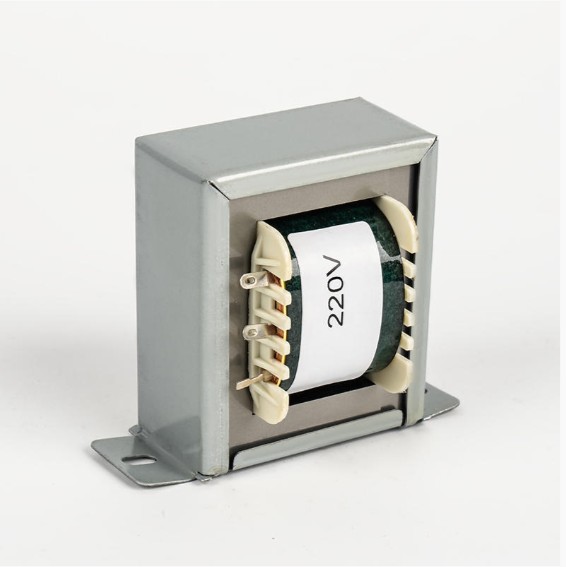

Belysning och hushållsapparater

Lågfrekventa transformatorer i belysningstillämpningar reglerar spänningen för att kontrollera ljusstyrka och färgkonsistens. I hushållsapparater säkerställer de en stabil strömförsörjning trots fluktuationer i nätströmmen – vilket skyddar känslig elektronik från spänningsfall eller överspänningar som kan förkorta utrustningens livslängd eller orsaka funktionsfel.

Hur man väljer rätt transformator för din applikation

Att välja fel transformatortyp eller klassificering leder till överhettning, för tidigt fel eller säkerhetsrisker. Tänk på dessa faktorer:

1. Belastningstyp och effektfaktor – Induktiva belastningar (motorer, svetsare) har lägre effektfaktorer; storleksanpassa kVA i enlighet med detta, typiskt lägga till 20–25 % marginal.
2. Spänningskrav – Bekräfta ingångs (primär) och utgående (sekundär) spänningar, och om steg upp eller steg ner behövs.
3. Krav på isolering – Om galvanisk isolering behövs för säkerhet eller brusavvisning, använd en isolering eller standard tvålindad transformator, inte en autotransformator.
4. Fysiska begränsningar – Där utrymme och EMI är kritiska (t.ex. ljudförstärkare, medicinsk utrustning), välj ringformade design.
5. Miljö – Torrtyp inomhus (gjutharts) för trånga utrymmen; oljekyld för utomhusstationer eller högkapacitetsinstallationer.
6. Effektivitet och driftskostnader – För transformatorer som körs 24/7, en 1% förbättring i effektivitet på en 100 kVA-enhet sparar du cirka 876 kWh per år – avsevärt över en 20-årig livslängd.

Kontrollera alltid överensstämmelse med tillämpliga standarder: IEC 60076 (krafttransformatorer), IEC 61558 (säkerhetstransformatorer) eller IEEE C57-serien för nordamerikanska applikationer.
