Hur transformatorer fungerar: typer, struktur, tillämpningar och begränsningar

Vad är Transformatorer ?

En transformator är en elektrisk enhet som överför energi mellan två eller flera kretsar genom elektromagnetisk induktion, vilket möjliggör spänningsomvandling, strömreglering och elektrisk isolering utan någon direkt elektrisk anslutning. I sin kärna består en transformator av två eller flera trådspolar (lindningar) lindade runt en delad magnetisk kärna. När växelström flyter genom primärlindningen genererar den ett föränderligt magnetfält som inducerar en spänning i sekundärlindningen - detta är Faradays lag om elektromagnetisk induktion i aktion.

Transformatorer kategoriseras i stora drag efter deras driftfrekvens i två huvudtyper: lågfrekventa transformatorer (drift vid 50–60 Hz) och högfrekventa transformatorer (fungerar från några kHz upp till flera MHz). Båda typerna är oumbärliga för kraftsystem, industriell utrustning, konsumentelektronik och infrastruktur för förnybar energi.

Historisk kontext: Hur transformatorer kom att driva världen

Transformatorn demonstrerades första gången 1831 av Michael Faraday, som upptäckte elektromagnetisk induktion. Den praktiska transformatorn som vi känner den idag utvecklades på 1880-talet av ingenjörer inklusive Lucien Gaulard, John Dixon Gibbs, William Stanley Jr. och teamet på Westinghouse. "Strömkriget" mellan Edisons DC-system och Tesla/Westinghouses AC-system vanns avgörande av AC - till stor del för att transformatorer kunde öka spänningen för långdistansöverföring och sedan trappa ner den för säker hushållsanvändning, något som DC-tekniken vid den tiden inte kunde åstadkomma effektivt.

I början av 1900-talet utgjorde transformatorer ryggraden i elnät över hela världen. Idag, från små ferritkärntransformatorer inuti en smartphoneladdare till massiva 1 000 MVA-enheter i stamnätstransformatorstationer ligger transformatortekniken till grund för praktiskt taget all modern elektrisk infrastruktur.

Transformatorns grunder: spänning, varvförhållande och effektivitet

Den grundläggande driften av en transformator styrs av varvförhållandet — förhållandet mellan antalet varv i primärlindningen (N₁) och sekundärlindningen (N₂):

• Step-up transformator : N₂ > N₁ → Sekundärspänningen är högre än primärspänningen (t.ex. kraftverksuteffekt stegad till 400 kV för långdistansöverföring)
• Step-down transformator : N₂ < N₁ → Sekundärspänningen är lägre än primärspänningen (t.ex. 11 kV-distribution nedtrappad till 230 V för hem)

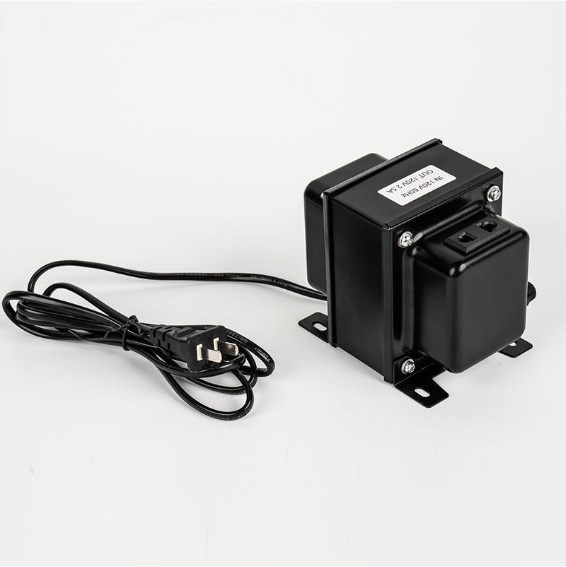

• Isolationstransformator : N₁ = N₂ → Samma spänning på båda sidor, används för elsäkerhet och brusisolering

Spänningsförhållandet är: V1/V2 = N1/N2. Följaktligen transformeras strömmen omvänt: I1/I2 = N2/N1. Moderna krafttransformatorer uppnår effektivitet på 95 %–99,5 % , vilket gör dem till de mest effektiva elektriska maskinerna som någonsin byggts. Förluster uppstår från två källor: kopparförluster (I²R-uppvärmning i lindningar) och härdförluster (hysteres- och virvelströmsförluster i den magnetiska kärnan).

Transformatorstruktur: Kärnkomponenter förklaras

Att förstå hur en transformator fungerar kräver att man känner till dess viktigaste strukturella komponenter:

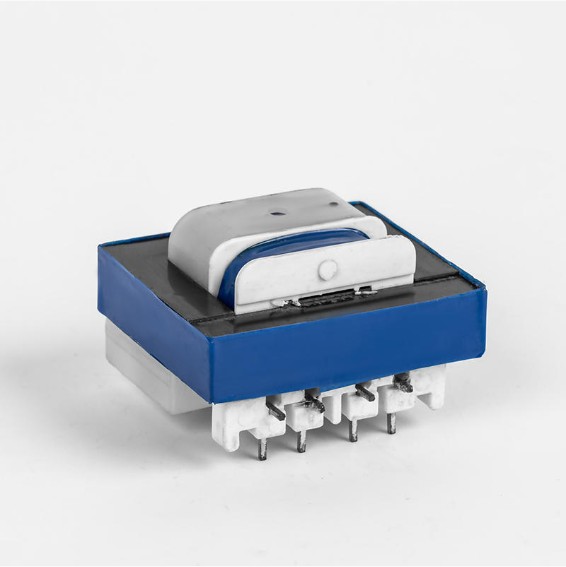

Magnetisk kärna

Kärnan kanaliserar det magnetiska flödet mellan lindningarna. Lågfrekvenstransformatorer använder laminerade kiselstålkärnor (0,25–0,5 mm tjocka plåtar) för att minimera virvelströmsförluster vid 50/60 Hz. Högfrekvenstransformatorer använder ferritkärnor eller pulverformade järnkärnor, som har lägre kärnförluster vid kHz–MHz-frekvenser. Kärngeometrin varierar - vanliga former inkluderar E-I-kärnor, toroidformade kärnor och U-I-kärnor, var och en med specifika fördelar i flödeseffektivitet, lindningslätthet och EMI-skärmning.

Primära och sekundära lindningar

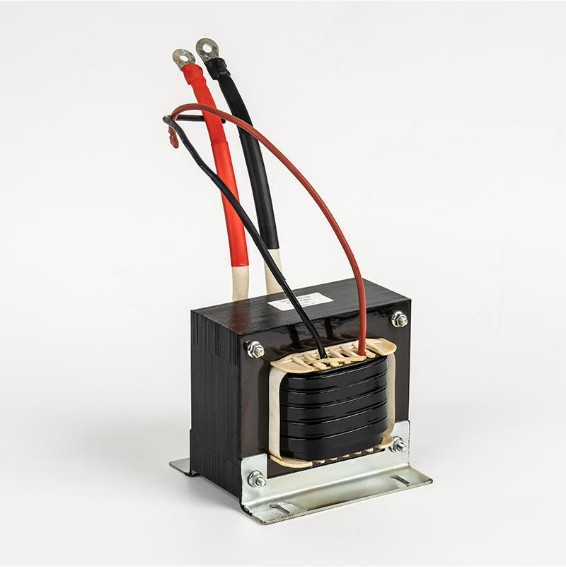

Lindningar är spolar av isolerad koppartråd (eller ibland aluminium) lindad runt kärnan. Primärlindningen tar emot ingående växelström; sekundären levererar uteffekt. Flerlindningskonstruktioner kan ge flera utspänningar samtidigt. Isolationsklass (A, B, F, H) bestämmer den högsta tillåtna temperaturen — Klass H isolering tål upp till 180°C , lämpad för industriella transformatorer med hög belastning.

Isolering och kylsystem

Stora krafttransformatorer är nedsänkta i mineralolja eller syntetisk estervätska för både isolering och värmeavledning. Mindre transformatorer av torr typ använder luftkylning eller hartsinkapsling (gjuthartstransformatorer). Oljekylda enheter kan använda forcerade olje- och luftkylningssystem (OFAF) för att hantera klassificeringar upp till 1 000 MVA och mer .

Hur transformatorer fungerar: Steg-för-steg elektromagnetisk process

1. AC-spänning appliceras på primärlindningen och driver växelström genom den.
2. Denna växelström skapar ett tidsvarierande magnetiskt flöde i kärnan, proportionellt mot den applicerade spänningen och omvänt proportionell mot frekvens och antal varv (Faradays lag: V = N × dΦ/dt).
3. Det magnetiska flödet kanaliseras effektivt genom kärnan till sekundärlindningen.
4. Det förändrade flödet inducerar en EMF (elektromotorisk kraft) i sekundärlindningen - utspänningen - bestäms av varvförhållandet.
5. När en last är ansluten till sekundären flyter ström, och transformatorn justerar automatiskt sin primärström för att upprätthålla energibalansen (minus förluster).

Denna process är helt passiv – inga rörliga delar, ingen aktiv omkoppling i en konventionell transformator – vilket är anledningen till att transformatorer levererar exceptionell tillförlitlighet och lång livslängd, ofta 25–40 år för väl underhållna krafttransformatorer.

Lågfrekvent transformator vs. högfrekvent transformator

Skillnaden mellan låg- och högfrekventa transformatorer går utöver bara driftsfrekvens – den påverkar kärnmaterial, fysisk storlek, effektivitetsprofil och applikationslämplighet.

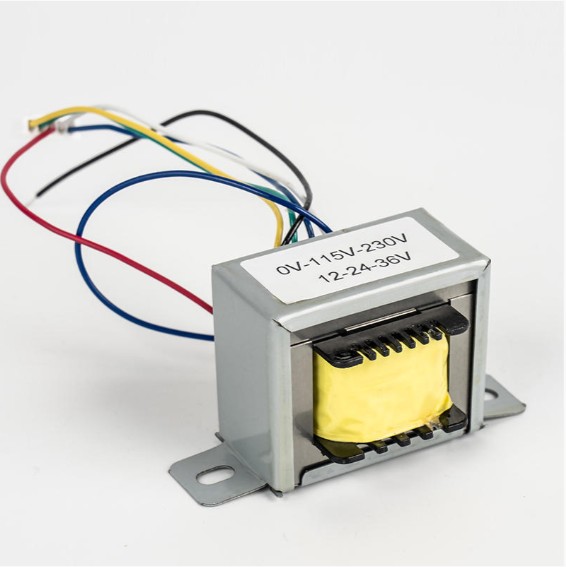

Lågfrekvenstransformator: styrkor och användningsfall

Lågfrekvenstransformatorer arbetar direkt på nätström (50 eller 60 Hz) och är kända för sina tillförlitlighet, elektrisk isoleringskvalitet och förmåga att hantera höga överspänningsströmmar . De är arbetshästarna för kraftdistribution, industriell automation, elektrisk svetsning och förnybara energisystem. En 100 kVA lågfrekvent isolationstransformator i ett solväxelriktarsystem omvandlar till exempel inte bara DC-härledd AC till nätspänning utan ger även galvanisk isolering som skyddar både växelriktaren och nätet från felströmmar.

Ningbo Chuangbiao Electronic Technology Co., Ltd. har byggt upp sitt rykte inom denna domän. Som ledande inom tillverkning av lågfrekventa transformatorer, konstruerar företaget produkter för applikationer som omfattar spänningsregulatorer, elektriska svetsare, fotovoltaiska växelriktare, energilagringssystem, HVAC och hushållsapparater. Inom svetsutrustning levererar deras transformatorer stabil svetsspänning och ström som är avgörande för jämn svetskvalitet. I fotovoltaiska växelriktare omvandlar deras enheter likström från solpaneler till nätkompatibel AC, samtidigt som de ger den galvaniska isolering som krävs av de flesta nationella nätregler. I batterienergilagringssystem hanterar dubbelriktade lågfrekvenstransformatorer både laddnings- och urladdningscykler, vilket förbättrar den övergripande effektiviteten av integrering av förnybar energi.

Högfrekvent transformator: styrkor och användningsfall

Högfrekvenstransformatorer är aktiveringskomponenten i switch-mode strömförsörjning (SMPS), där växelström först likriktas till DC, sedan kopplas om vid hög frekvens (vanligtvis 20 kHz–300 kHz) innan det matas in i transformatorn. Att arbeta med högre frekvens innebär att kärnan kan vara dramatiskt mindre för samma märkeffekt. A 65W laddare för bärbar dator att använda högfrekvent transformation passar i din handflata; en motsvarande 50 Hz transformator skulle vara tegelstor. Högfrekventa konstruktioner är viktiga i telekomströmförsörjning, medicinsk bildutrustning, elbilsladdare och LED-drivrutiner där kompakthet är avgörande.

Viktiga tillämpningar av transformatorer inom olika branscher

Kraftöverföring och distribution

Elektrisk energi genereras vid kraftverk vid spänningar mellan 11 kV och 25 kV. Step-up transformatorer höjer detta till 220 kV, 400 kV eller till och med 765 kV för långdistansöverföring, vilket dramatiskt minskar resistiva förluster (effektförlust = I²R, så att fördubbla spänningen och halvera strömmen minskar förlusterna med 75%). På destinationen minskar nedtrappningstransformatorer successivt spänningen till 33 kV, 11 kV och slutligen 230/400 V för slutanvändare.

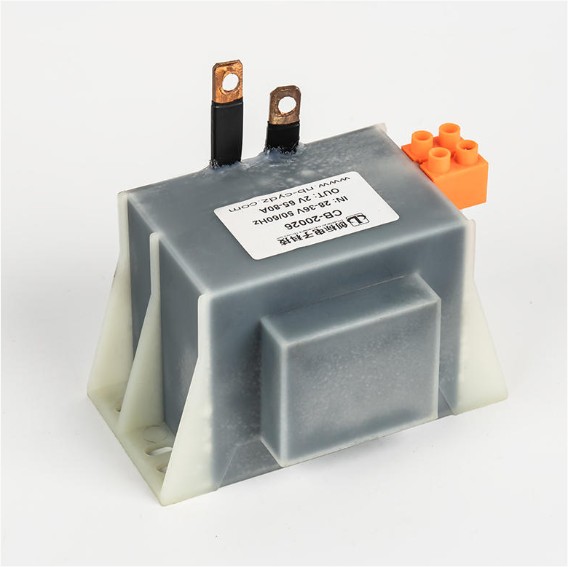

Industriell svetsning och tillverkning

Elektriska ljusbågssvetsare är beroende av lågfrekventa transformatorer för att omvandla nätspänningen (230 V eller 400 V) ner till de låga spänningar (20–80 V) som krävs för svetsbågar, samtidigt som de levererar mycket höga strömmar - vanligtvis 100–500 A eller mer . Transformatorns inneboende läckinduktans ger en naturlig strömbegränsande egenskap som stabiliserar svetsbågen, vilket är väsentligt för jämn svetskvalitet vid industriell tillverkning.

Förnybar energi: fotovoltaiska växelriktare och energilagring

I solcellssystem (PV) omvandlar lågfrekventa transformatorer inom sträng- eller centralväxelriktare den bearbetade DC från solpaneler till nätkompatibel AC, samtidigt som de ger den galvaniska isolering som krävs av många nätstandarder. I batterienergilagringssystem (BESS) hanterar dubbelriktade transformatorer både laddningscykler (AC→DC) och urladdningscykler (DC→AC). Den globala installerade solkapaciteten översteg 1,6 TW 2024 , som representerar en enorm och växande efterfrågan på pålitlig transformatorteknik inom denna sektor.

Vitvaror och belysning

Transformatorer i luftkonditioneringsanläggningar omvandlar AC till DC för kompressordrifter och fläktmotorer med variabel hastighet. I belysningssystem reglerar transformatorer – inklusive elektroniska förkopplingsdon med högfrekvenstransformatorer – spänning och ström till lysrör och LED-armaturer. Lågfrekventa isoleringstransformatorer i HVAC- och kylsystem skyddar känslig styrelektronik från störningar i kraftledningen, vilket säkerställer stabil och effektiv kyl- eller värmedrift över varierande nätförhållanden.

Transformator nackdelar och begränsningar

Trots sina fördelar har transformatorer verkliga begränsningar som ingenjörer måste ta hänsyn till under systemdesign:

• Endast AC-drift : Konventionella transformatorer fungerar endast med växelström. DC-spänningar kan inte omvandlas utan att först inverteras till AC - varför DC-baserade system kräver inverterare eller omvandlare som innehåller högfrekvenstransformatorer.
• Storlek och vikt vid låg frekvens : Lågfrekvent drift kräver större kärnor och mer kopparlindning. En 10 kVA, 50 Hz transformator kan väga 50–80 kg, vilket är opraktiskt i utrymmesbegränsade eller bärbara miljöer.
• No-load kärnförluster : Hysteres och virvelströmsförluster inträffar när transformatorn är spänningssatt, även vid noll belastning. En stor distributionstransformator som körs med 10 % belastning drar fortfarande på sig 100 % av sina tomgångsförluster, vilket minskar effektiviteten i lätt belastade nätverk.
• Harmonisk distorsionskänslighet : Icke-linjära belastningar (VFD, UPS-likriktare, EV-laddare) injicerar harmoniska strömmar i transformatorlindningar, vilket orsakar ytterligare uppvärmning och accelererad åldring. Utan design med K-faktor kan det behövas en standardtransformator reducerad till 50–70 % av märkskyltens kapacitet under tunga harmoniska belastningar.
• Startström vid spänning : När transformatorerna slås på första gången kan de dra inkopplingsströmmar på 8–12 gånger märkström under flera cykler, vilket kräver korrekt kalibrerade skyddsreläer för att förhindra störande utlösning.
• Miljöhänsyn (oljefyllda typer) : Mineraloljefyllda transformatorer medför brand- och spillrisk. Detta driver på en växande användning av torr-typ och biologiskt nedbrytbar naturlig estervätskedesign, speciellt för inomhus, underjordiska och miljökänsliga installationer.

Slutsats: Välj rätt transformator för din applikation

Transformatorer - oavsett om de är lågfrekventa eller högfrekventa - förblir oersättliga i moderna elektriska system. Rätt val beror på dina specifika driftskrav:

• Om du behöver hög effekt, robust elektrisk isolering, överspänningstolerans och direkt nätfrekvensdrift — för kraftdistribution, industriell svetsning, solväxelriktare, HVAC eller energilagring — en lågfrekvenstransformator är det lämpliga valet.
• Om du behöver kompakt storlek, lätt förpackning och integration i switchade kretsar — för laddare för bärbara datorer, telekomkraft, medicinsk utrustning eller EV inbyggda laddare — högfrekvenstransformatorer är den optimala lösningen.

I takt med att energisystemen utvecklas – drivna av utökad förnybar produktion, distribuerad batterilagring och elbilsinfrastruktur – ökar efterfrågan på högpresterande transformatorer. Framsteg inom amorfa och nanokristallina kärnmaterial, förbättrade isoleringssystem och smart övervakning (IoT-aktiverade transformatorer med belastning, temperatur och hälsodiagnostik i realtid) driver effektivitet och tillförlitlighet till nya höjder. Förstå hur transformatorer fungerar är inte bara akademisk: det är grundläggande kunskap för att designa, specificera och underhålla de elektriska systemen som driver den moderna industrin och det dagliga livet.
