Vad gör en transformator?

Kärnsvaret

A transformator överför elektrisk energi mellan två eller flera kretsar genom elektromagnetisk induktion, ändra spänningsnivåer utan att ändra frekvensen . Rent praktiskt ökar den spänningen för långdistansöverföring (t.ex. från 11 kV till 400 kV) eller trappar ner den för säker slutanvändning (t.ex. från 240 V till 12 V för elektronik). Utöver spänningsomvandling ger transformatorer också elektrisk isolering, reglerar ström och skyddar utrustning från överspänningar.

Moderna transformatorer uppnår effektivitetsvinster på 95 % till 99 % , vilket gör dem till de mest effektiva elektriska enheterna som används. Oavsett om det är i en transformatorstation som hanterar hundratals megavatt eller en kompakt enhet inuti en telefonladdare, förblir den underliggande principen – Faradays lag om elektromagnetisk induktion – densamma.

Typer av transformatorer och deras tillämpningar

Transformatorer är brett kategoriserade efter driftfrekvens, konstruktion och tillämpning. Att förstå distinktionerna hjälper till att välja rätt enhet för ett givet system.

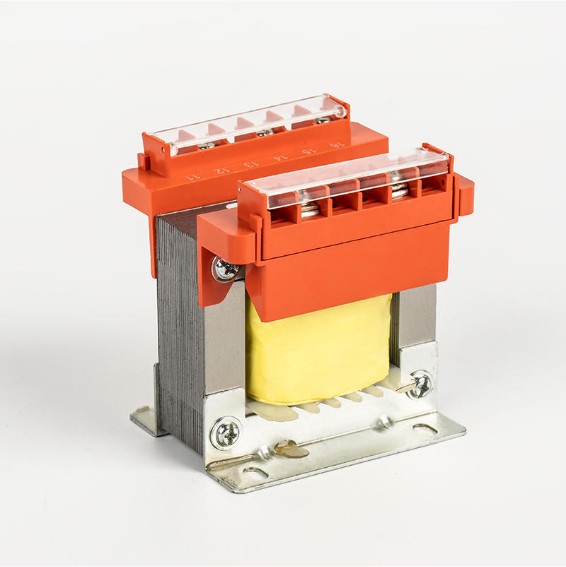

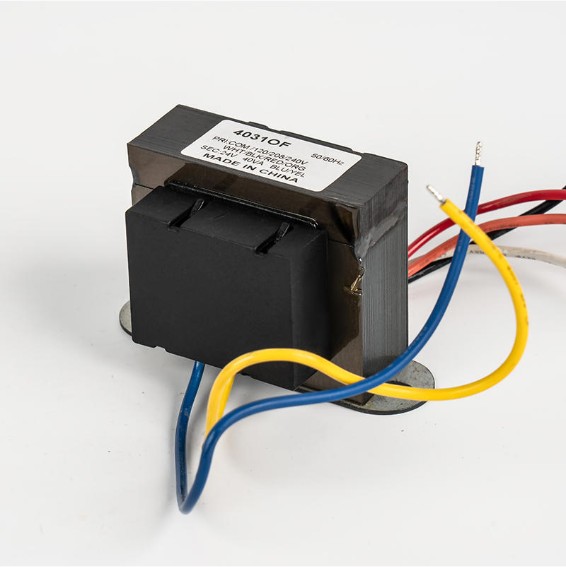

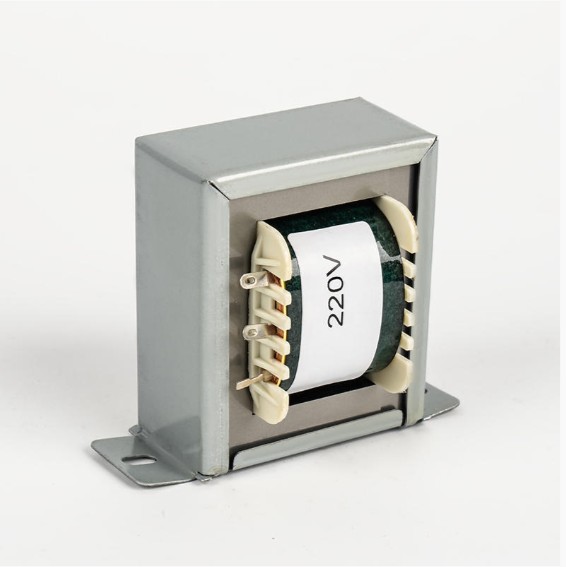

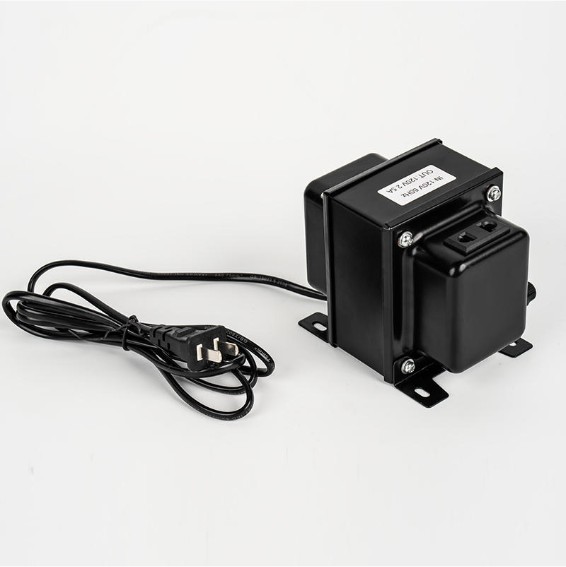

Lågfrekventa transformatorer

Lågfrekventa transformatorer arbetar med standardnätfrekvensen på 50 Hz eller 60 Hz . De använder laminerade kiselstålkärnor för att minimera virvelströmsförluster. Deras viktigaste fördelar inkluderar robusthet, hög effekthanteringskapacitet och lång livslängd – ofta över 25 år med korrekt underhåll.

Tillämpningar av lågfrekvenstransformatorer spänner över ett brett spektrum av industrier:

• Strömfördelning: Nättransformatorstationer går ner från överföringsspänning till konsumentspänning
• Industriell kontroll: Spänningsregulatorer, stabilisatorer och elektriska svetsare som kräver stabil uteffekt med hög ström
• Belysning och hushållsapparater: Dimningssystem, HVAC-kompressordrifter och kylaggregat
• Ny energi: Fotovoltaiska (PV) växelriktare som omvandlar DC från solpaneler till nätkompatibla AC, och energilagringssystem som hanterar laddnings-/urladdningscykler

Ningbo Chuangbiao Electronic Technology Co., Ltd. specialiserar sig på lågfrekventa transformatorer konstruerade för dessa krävande miljöer, och erbjuder produkter som säkerställer effektiv kraftomvandling och tillförlitligt skydd inom kraft, industri, belysning, hushållsapparater och nya energisektorer.

Högfrekventa transformatorer

Högfrekventa transformatorer arbetar från 20 kHz upp till flera MHz . Eftersom kärnförlusterna ökar med frekvensen för järnkärnor, använder de ferrit eller pulveriserade järnkärnor istället. Den största fördelen är storleken: en högfrekvenstransformator som hanterar samma effekt som en 50 Hz-enhet kan 10 till 100 gånger mindre och lättare .

Typiska applikationer inkluderar switchade strömförsörjningar (SMPS), telekommunikationsutrustning, medicinsk utrustning och laddare för elfordon (EV).

Aktuell transformatoranslutning: Hur det fungerar och varför det är viktigt

En strömtransformator (CT) är en mätanordning som producerar en reducerad, proportionell ström i sin sekundärlindning, vilket möjliggör säker mätning av högströmskretsar. Korrekt anslutning är avgörande för både noggrannhet och säkerhet.

Standard CT-anslutningsprocedur

1. För primärledaren (linjen som mäts) genom CT-fönstret eller anslut till primärplintarna (P1, P2).
2. Anslut de sekundära terminalerna (S1, S2) till mätinstrumentet - vanligtvis en 5 A eller 1 A märk amperemeter eller energimätare.
3. Lämna aldrig sekundären på en strömsatt CT öppen. En öppen sekundär kan generera farligt höga spänningar (potentiellt tusentals volt) på grund av den obehindrade magnetomotoriska kraften.
4. Observera polaritetsmarkeringarna (punktkonvention eller P1/S1-markeringar) för att säkerställa korrekta fasförhållanden för skyddsreläapplikationer.
5. Jorda en sekundär terminal enligt standardpraxis (vanligtvis S2 eller S1 jordad till chassi) för att förhindra risker med flytande spänning.

Vanliga CT-förhållanden är 100:5, 200:5, 400:5 och 1000:5 A . Att välja ett underdimensionerat CT-förhållande orsakar mättnads- och mätfel; överdimensionering minskar noggrannheten vid normal belastning. Ange alltid CT-noggrannhetsklass (t.ex. klass 0.5 för mätning, klass 5P för skydd) vid beställning.

Pad Mount Transformator: Installation och viktiga överväganden

En padmonterad transformator är en marknära, manipuleringssäker enhet inrymd i ett låst stålskåp, anslutet till ett underjordiskt distributionsnät. Det är standardlösningen för förorts- och kommersiella områden där flygledningar är opraktiska eller oönskade.

Typiska betyg sträcker sig från 25 kVA till 2 500 kVA , med primärspänningar på 4 kV till 35 kV och sekundära spänningar på 120/240 V (enfas) eller 208Y/120 V till 480Y/277 V (trefas).

Viktiga installationskrav

• Betongplatta: Måste vara jämn, strukturellt klassad och dimensionerad enligt tillverkarens specifikationer (vanligtvis sträcker sig 3–6 tum utanför skåpets fotavtryck).
• Uttag: Minst 3 fot fritt arbetsutrymme på högspänningssidan; 10 fot avstånd från byggnader enligt NEC-riktlinjer.
• Kabeldragning: Underjordiska kablar kommer in genom ledningshylsor som är tätade mot fukt och gnagare.
• Jordning: Skåpet och nollan måste bindas till en jordstång som drivs till lokala krav på markmotstånd (vanligtvis <25 Ω).
• Oljeinneslutning: Många jurisdiktioner kräver en sekundär inneslutningsbarm eller absorberande dyna under oljefyllda enheter för att förhindra jordförorening.

Transformator och transformatorstation: hur de fungerar tillsammans

En transformatorstation är en anläggning som växlar, transformerar och reglerar elektrisk kraft. Transformatorer är dess centrala komponenter, som utför den faktiska spänningsomvandlingen mellan transmissions- och distributionsnivåer.

Ett typiskt arbetsflöde för undercentraler ser ut så här:

1. Transmissionslinjeingång: Kraften kommer till 115 kV, 230 kV eller 500 kV från kraftverket.
2. Step-down transformator: En stor krafttransformator minskar spänningen till 12,47 kV, 13,8 kV eller 34,5 kV för primär distribution.
3. Ställverk och skydd: Strömbrytare, frånkopplingsbrytare och skyddsreläer isolerar fel inom millisekunder.
4. Distributionstransformatorer: Stångmonterade eller pad-monterade enheter minskar ytterligare spänningen till 120/240 V eller 480 V för bostads- och kommersiell användning.

En enda transformatorstation kan hantera 10 MVA till 1 000 MVA och väger upp till flera hundra ton. Fel på en sådan enhet kan släcka en hel region i veckor, varför övervakning och underhåll av transformatorstationer behandlas som kritiska infrastrukturuppgifter.

Hur man kontrollerar en transformator: testmetoder och vad man ska leta efter

Regelbundna tester förhindrar oväntade fel och förlänger transformatorns livslängd. Lämpligt test beror på transformatortyp och tillgänglig utrustning.

Grundläggande visuella och fysiska kontroller

• Inspektera för oljeläckor, korrosion, spruckna bussningar eller skadade kylflänsar.
• Kontrollera oljenivån genom synglaset; låg olja minskar kylning och dielektrisk styrka.
• Lyssna efter ovanligt brummande, surrande eller sprakande – ljud över det normala 100–120 Hz brummandet kan indikera att kärnan är lös eller delvis urladdad.
• Kontrollera att kylfläktar eller pumpar (om sådana finns) fungerar korrekt.

Elektriska tester

• Turns Ratio Test (TTR): Bekräftar att förhållandet mellan primär och sekundär spänning matchar märkskylten. Acceptabel avvikelse är typiskt ±0,5 % av namnskyltsförhållande.
• Isolationsresistans (IR) test: Applicera 500 V eller 1 000 V DC via en megohmmeter mellan lindningar och mellan lindningar och kärna. Värden ovan 1 000 MΩ anses allmänt vara hälsosamma för medelspänningsenheter.
• DC-lindningsmotstånd: Upptäcker kortslutna svängar eller lösa anslutningar. Jämför uppmätta värden mot fabriksdata; avvikelser över 2 % motiverar utredning.
• Analys av upplöst gas (DGA): För oljefyllda transformatorer, identifierar begynnande fel genom att mäta gaser lösta i den isolerande oljan (t.ex. acetylen indikerar ljusbåge, väte indikerar partiell urladdning).
• Power Factor / Tan Delta Test: Mäter dielektriska förluster i isolering. Värden överstiger 0,5 %–1 % för olje-papper isoleringssystem tyder på att fukt tränger in eller åldras.

Rekommenderade underhållsintervaller

Att välja rätt transformator för din applikation

Att välja en transformator innebär att flera parametrar matchas till belastningen och miljön. Underdimensionering orsakar överhettning och för tidigt fel; överdimensionering slöser kapital och ökar tomgångsförlusterna.

• kVA-betyg: Beräkna den totala anslutna lasten (i kW) dividerat med effektfaktorn, lägg sedan till en säkerhetsmarginal på 20–25 % för framtida expansion.
• Spänningsförhållande: Anpassa primärspänningen till matnings- och sekundärspänningen till belastningskravet; bekräfta lindningskopplarområdet om matningsspänningen varierar.
• Isoleringsklass: Välj torr typ för inomhus, brandkänsliga platser (t.ex. sjukhus, höghus); oljesänkt för utomhustransformatorstationer där högre klassificering behövs.
• Driftsfrekvens: Bekräfta 50 Hz eller 60 Hz kompatibilitet – en transformator som är designad för 60 Hz kommer att överhettas och mättas om den drivs vid 50 Hz med samma spänning.
• Miljöförhållanden: För fuktiga, korrosiva eller höghöjdsmiljöer, specificera inkapslade lindningar, tropisk beläggning eller höjdsänkta enheter.

För industriella och nya energitillämpningar som kräver beprövad lågfrekvent transformatorprestanda, tillhandahåller Ningbo Chuangbiao Electronic Technology Co., Ltd. konstruerade lösningar – från svetstransformatorer och spänningsregulatorer till PV-växelriktartransformatorer och energilagringssystemenheter – med stöd av rigorösa kvalitetsstandarder och djup applikationsexpertis.
