Grundläggande om transformator: Vad är transformator?

A transformator är en statisk elektrisk enhet som överför elektrisk energi mellan två eller flera kretsar genom elektromagnetisk induktion, utan någon direkt elektrisk anslutning. Dess kärnfunktion är att stega spänningen upp eller ner samtidigt som strömmen (helst) hålls konstant. Att förstå transformatorns grunder är viktigt för alla som arbetar med kraftsystem, industriella kontroller eller tillämpningar för förnybar energi.

jag praktiken kommer en transformator ansluten till en 240V primärkälla med ett varvförhållande på 10:1 att leverera cirka 24V vid sekundären - ett enkelt förhållande som underbygger all transformatordesign och -val.

Transformatorn och principerna för elektromagnetisk induktion

Transformatorer fungerar helt enligt Faradays lag om elektromagnetisk induktion. När en växelström flyter genom primärlindningen skapar den ett kontinuerligt föränderligt magnetiskt flöde i kärnan. Detta förändrade flöde inducerar en elektromotorisk kraft (EMF) i sekundärlindningen.

Den inducerade EMF i varje lindning beskrivs av:

E = 4,44 × f × N × Φ _max

Var:

• f = matningsfrekvens (Hz)
• N = antal varv i lindningen
• Φ _max = maximalt magnetiskt flöde (Webers)

Eftersom transformatorer är beroende av att flödet ändras, fungerar de endast med växelström (AC). Att applicera DC resulterar i ingen induktion - bara ett resistivt spänningsfall och potentiellt skadlig värmeuppbyggnad i lindningen.

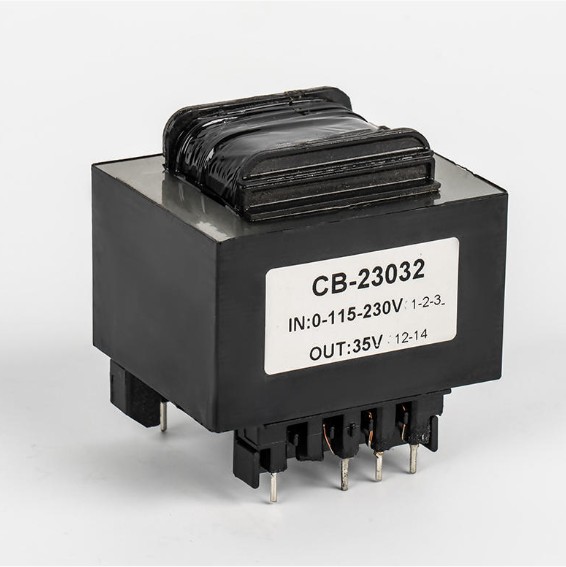

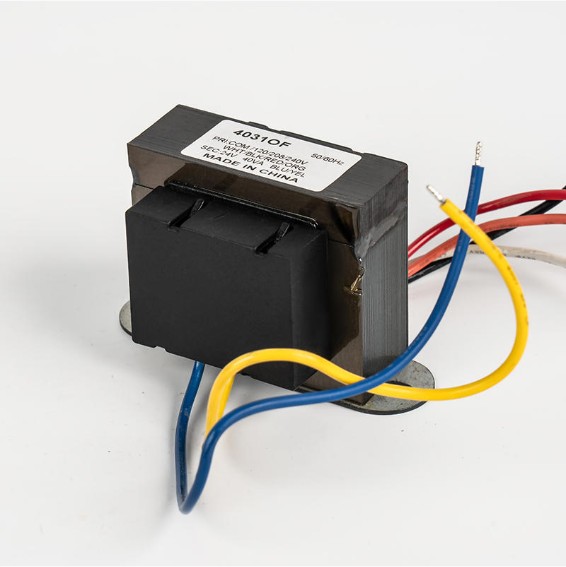

Enfas spänningstransformator

Enfas spänningstransformator är den mest grundläggande transformatortypen. Den består av två spolar - den primära och den sekundära - lindade runt en delad magnetisk kärna. När en växelspänning läggs på den primära, uppträder en proportionell spänning vid de sekundära anslutningarna.

Viktiga egenskaper hos enfastransformatorer inkluderar:

• Spänningstransformation är direkt proportionell mot varvförhållandet
• Strömomvandlingen är omvänt proportionell mot varvförhållandet
• De primära och sekundära är elektriskt isolerade men magnetiskt kopplade
• Vanliga applikationer inkluderar hushållsapparater, industriella kontroller och belysningssystem

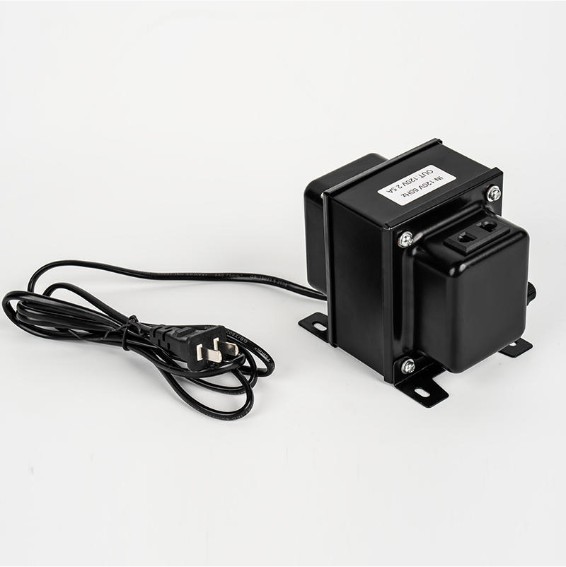

En typisk enfas distributionstransformator för bostadsbruk drar ner elförsörjningen från 11kV till 230V för säker inhemsk konsumtion.

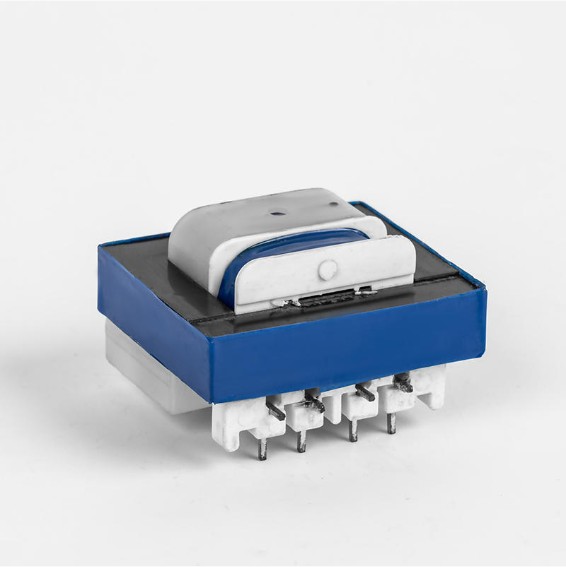

Transformatorkonstruktion (enfas)

En enfastransformator har tre primära fysiska komponenter:

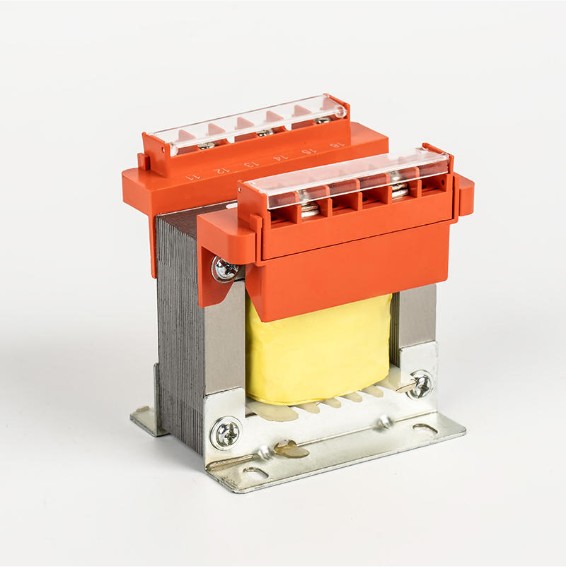

Magnetisk kärna

Kärnan ger en väg med låg reluktans för det magnetiska flödet. Den är konstruerad av tunna lamineringar av kiselstål (vanligtvis 0,35 mm till 0,5 mm tjocka), var och en belagd med isolerande lack. Denna laminerade struktur minskar virvelströmsförlusterna med upp till 90 % jämfört med en solid kärna av samma dimensioner.

Två vanliga kärnkonfigurationer används:

• Kärntyp: Lindningar omger kärnbenen; bättre för högspänningstillämpningar
• Skaltyp: Kärnan omger lindningarna; ger bättre magnetisk skärmning och är kompakt

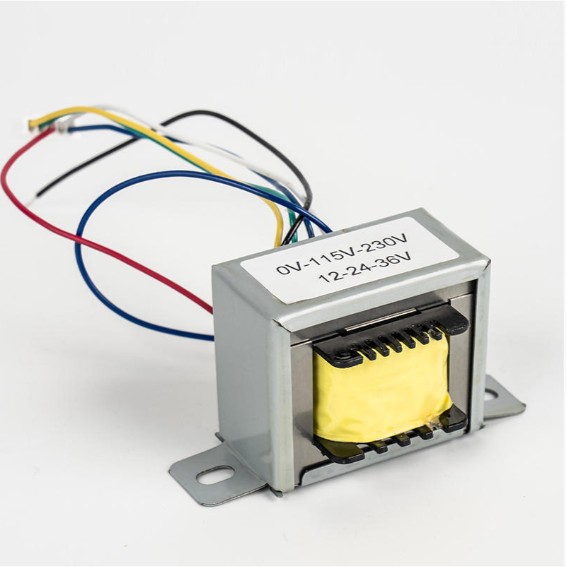

Lindningar

Lindningar are made from copper or aluminum conductors insulated with enamel or paper. The primary winding is connected to the input supply; the secondary winding delivers power to the load. Conductors are sized based on the current they carry — the higher-voltage winding typically has more turns of thinner wire, while the lower-voltage winding uses fewer turns of thicker wire.

jagsoleringssystem

jagsolering separerar de primära och sekundära lindningarna och isolerar var och en från kärnan. Vanliga isoleringsmaterial inkluderar kraftpapper, pressboard och lackerad cambric. Isoleringsklassen (t.ex. Klass B vid 130°C, Klass F vid 155°C) bestämmer den maximala driftstemperaturen.

En transformators turförhållande

Varvförhållandet är den enskilt viktigaste parametern vid transformatorkonstruktion. Den definierar förhållandet mellan primära och sekundära spänningar och strömmar.

Varvförhållande (a) = N _P /N _S = V _P / V _S = jag _S /Jag _P

Där N _P och N _S är antalet varv på primär respektive sekundär, V _P och V _S är motsvarande spänningar och I _P och jag _S är strömmarna.

Observera att medan spänningen skalar med varvförhållandet, skalar strömmen omvänt - en transformator som halverar spänningen kommer att fördubbla strömmen (förutsatt att en idealisk transformator är).

Transformatoråtgärd förklaras

Transformatorverkan avser hela sekvensen av energiöverföring från primär till sekundär. Här är steg-för-steg-processen:

1. AC-spänning appliceras på primärlindningen och driver en växelström genom den.
2. Denna ström upprättar ett alternerande magnetiskt flöde i kärnan, vilket vanligtvis fullbordar 50 eller 60 hela cykler per sekund beroende på leveransfrekvens.
3. Det förändrade flödet länkar till sekundärlindningen och inducerar en spänning (enligt Faradays lag).
4. När en last är ansluten till sekundären flyter ström och lasten får ström.
5. Den sekundära strömmen skapar sitt eget flöde som motsätter sig det primära flödet (Lenz's lag), vilket gör att den primära drar mer ström från matningen för att kompensera - en självreglerande mekanism.

Denna åtgärd är helt beröringsfri - inga rörliga delar, ingen elektrisk anslutning mellan lindningar - vilket gör transformatorer exceptionellt pålitliga med livslängder som ofta överstiger 25–40 år i väl underhållna installationer.

Transformatorns grunder Exempel: Bearbetad beräkning

Överväg en enfas transformator med följande specifikationer:

• Primär spänning (V _P ): 230V
• Sekundär spänning (V _S ): 12V
• Primära svängar (N _P ): 1150 varv
• Belastningsmotstånd: 10Ω

Steg 1 — Hitta varvförhållandet: a = 230 / 12 ≈ 19,17

Steg 2 — Hitta N _S : N _S = N _P / a = 1150 / 19,17 ≈ 60 varv

Steg 3 — Hitta sekundärström: I _S = V _S /R = 12/10 = 1,2A

Steg 4 — Hitta primärström (idealiskt): I _P = jag _S /a = 1,2 / 19,17 ≈ 0,063A (63mA)

Det här exemplet illustrerar hur primärenheten bara drar en liten ström samtidigt som den levererar 12V till lasten - en praktisk demonstration av spänningsstegring med strömstegring.

Elektrisk kraft i en transformator

I en idealisk transformator är ineffekt lika med uteffekt. Det finns ingen energiomvandling - bara energiöverföring:

P _in = V _P × I _P = V _S × I _S = P _ut

I den verkliga världen går en del av den ingående effekten förlorad. Dessa förluster delas in i två kategorier:

Kärnförluster (järn).

Kärnförluster är konstanta oavsett belastning och består av:

• Förlust av hysteres: Energi försvinner när de magnetiska domänerna i kärnan ändrar riktning varje cykel. Minskas genom att använda kornorienterat silikonstål.
• Virvelströmsförlust: Cirkulerande strömmar inducerade i kärnmaterialet. Minskas genom att laminera kärnan.

Koppar (I²R) Förluster

Kopparförluster uppstår från lindningsledarnas motstånd och varierar med kvadraten på lastströmmen: P _Cu = jag² × R . Dessa förluster ökar avsevärt vid högre belastningar, varför transformatorer är klassade till en specifik kVA för att förhindra överhettning.

Transformatoreffektivitet

Transformatoreffektivitet (η) definieras som förhållandet mellan uteffekt och ineffekt, uttryckt i procent:

η (%) = (P _ut / P _in ) × 100 = (P _ut / (P _ut P _förluster )) × 100

Moderna krafttransformatorer uppnår rutinmässigt effektivitetsvinster på 97 % till 99,5 % , vilket gör dem till de mest effektiva elektriska enheter som någonsin konstruerats. En 100 kVA transformator med 99 % verkningsgrad avleder endast cirka 1 kW som värme samtidigt som den levererar 99 kW användbar effekt.

Maximal effektivitet uppstår när kopparförluster är lika med järnförluster - ett tillstånd som kan konstrueras genom noggrant val av kärnmaterial, kärntvärsnitt och ledarstorlek. För en transformator på 50 kVA med järnförluster på 200W och kopparförluster på 200W vid full belastning:

η = 50 000 / (50 000 200 200) × 100 = 99,2 %

Transformatoreffektivitet Triangle

Effektivitetstriangeln är ett visuellt verktyg som kommer från effekttriangeln, användbart för att förstå sambandet mellan ineffekt, uteffekt och förluster i en transformator.

De tre sidorna representerar:

• Ingångseffekt (sid _in ): Hypotenusan — den totala energin som tas från tillförseln
• Uteffekt (sid _ut ): Användbar kraft levereras till lasten
• Förluster (P _förlust ): Kärnförluster kopparförluster försvinner som värme

Effektivitetsvinkeln θ representerar hur nära transformatorn fungerar till ideal - en mindre vinkel indikerar högre effektivitet. Denna konceptuella modell hjälper ingenjörer att visualisera effektivitetsavvägningar när de optimerar transformatordesign för specifika lastprofiler.

Sammanfattning av transformatorns grunder

De viktigaste principerna för transformatordrift kan sammanfattas enligt följande:

Grundläggande representation av transformatorn

I kretsscheman och tekniska scheman representeras transformatorn av två kopplade spolsymboler åtskilda av vertikala linjer (som representerar kärnan). Standardschemat förmedlar:

• Punktnotation: Prickar vid en terminal av varje lindning indikerar polariteten - spänningarna vid prickade terminaler är i fas
• Kärnlinjer: Enstaka linjer representerar en luftkärntransformator; dubbla linjer representerar en transformator med järnkärna
• Lindningsetiketter: Primär (vänster) och sekundär (höger) är tydligt åtskilda

För en ideal transformatormodell som används i kretsanalys inkluderar den ekvivalenta kretsen en idealisk transformator med varvförhållande a , representerar perfekt energiöverföring. Riktiga transformatormodeller lägger till seriemotstånd (R ₁ , R ₂ ) och läckagereaktans (X ₁ , X ₂ ) för varje lindning, plus en shuntgren som representerar magnetiseringsreaktansen och kärnförlustresistansen – vilket ger ingenjörer ett komplett verktyg för att förutsäga spänningsreglering och effektivitet under alla belastningsförhållanden.

Spänningsreglering — ändringen i sekundärterminalspänningen från tomgång till full belastning — är ett nyckelprestandamått. En väldesignad lågfrekvent transformator upprätthåller spänningsreglering inom 2 % till 5 % , vilket säkerställer stabil spänningsleverans över hela belastningsområdet.

Oavsett om den används i en 230V hushållsförsörjning, en 10kV industriell transformatorstation eller en fotovoltaisk växelriktare som omvandlar likström från solenergi till växelström, förblir transformatorn den grundläggande enheten inom elkraftsteknik — enkel i princip, extraordinär i tillämpningen.
